TIPOS DE CABLES DE RED CABLEADO DE UNA RED

PRINCIPALES TIPOS DE CABLES

La gran mayoría de la redes están conectadas por algún tipo de cableado, que actúa como medio de
transmisión por donde pasan las señales entre los equipos. Hay disponibles una gran cantidad de tipos de cables para cubrir las necesidades y tamaños de las diferentes redes, desde las más pequeñas a las más grandes.
Existen una gran cantidad de tipos de cables, se pueden agrupar en 3 grupos:

• CABLE COAXIAL
• CABLE DE PAR TRENZADO
• CABLE DE FIBRA ÓPTICA

TRANSMISIÓN:

Transmisión inalámbrica: son ondas de radio son fáciles de generar, pueden viajar distancias largas y penetrar edificio sin problemas, son omnidireccionales viajan en todas las direcciones desde la fuente, por lo cual el transmisor y receptor no tienen que alinearse.

Trasmisión por microondas: por encima de los 100 mhz las ondas viajan en línea recta se pueden enfocar en un hoz estrecho. Concentrar toda la energía en hoz pequeño con una antena parabólica produce una señal mucho más alta en relación con el ruido, pero las antenas transmisora y receptora se deben alinear entre sí.

Ondas infrarrojas: no atraviesan los sólidos es una ventaja por lo que un sistema infrarrojo no interfiera un sistema similar en un lado adyacente. Este sistema no necesita de licencia del gobierno para operar en contraste con los sistemas de radio.

Transmisión por ondas de luz: ofrece un ancho de banda muy alto y un costo muy bajo. Fácil de instalar y no requiere de licencia. La desventaja es que los rayos laser no penetran la lluvia y niebla.

Redes inalámbricas: facilitan la operación en donde la computadora no puede permanecer en un solo lugar, las redes inalámbricas actuales ofrecen velocidades de 2mbps.

• COPIA EL TRABAJO PRÁCTICO A TU BLOG.
• DESTACA LAS PARTES QUE CONSIDERES IMPORTANTES.
• BUSCA IMÁGENES DE LOS TIPOS DE CABLES Y EXPLICA COMO FUNCIONAN.
•  COMPARA LA VELOCIDAD Y LOS ALCANCES DE UNA RED CON DICHOS ELEMENTOS.

Cable coaxial: estos cables se caracterizan por ser fáciles de manejar, flexibles, ligeros y económicos. Están compuestos por hilos de cobre, que constituyen en núcleo y están cubiertos por un aislante, un trenzado de cobre o metal y una cubierta externa, hecha de plástico, teflón o goma.

Cables de par trenzado: estos cables están compuestos por dos hilos de cobre entrelazados y aislados y se los puede dividir en dos grupos:

apantallados (STP) y sin apantallar (UTP).

• Los segmentos de los UTP tienen una longitud que no supera los 100 metros y está compuesto por dos hilos de cobre que permanecen aislados.
• Los cables STP cuentan con una cobertura de cobre trenzado de mayor calidad y protección que la de los UTP. Además, cada par de hilos es protegido con láminas, lo que permite transmitir un mayor número de datos y de forma más protegida.

Cables de fibra óptica: estos transportan, por medio de pulsos modulados de luz, señales digitales. Al transportar impulsos no eléctricos, envían datos de forma segura ya que, como no pueden ser pinchados, los datos no pueden ser robados. Gracias a su pureza y la no atenuación de los datos, estos cables transmiten datos con gran capacidad y en poco tiempo.

La fibra óptica cuenta con un delgado cilindro de vidrio, llamado núcleo, cubierto por un revestimiento de vidrio y sobre este se encuentra un forro de goma o plástico. Como los hilos de vidrio sólo pueden transmitir señales en una dirección, cada uno de los cables tiene dos de ellos con diferente envoltura. Mientras que uno de los hilos recibe las señales, el otro las transmite.

Medios de transmisión de las redes

Medios no guiados: Ondas de radios, infrarrojos y ondas de luz .

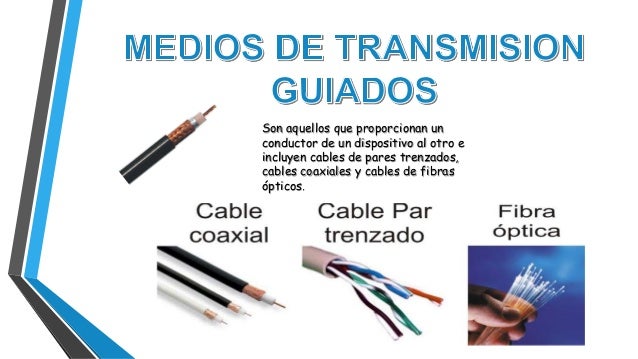

Medios guiados: Cable coaxial, par trenzado  y fibra óptica

No Guiados:

Las ondas de radio: son un tipo de radiación electromagnética . Una onda de radio tiene una longitud de onda mayor que la luz visible. Las ondas de radio se usan extensamente en las comunicaciones.

 En comparación, la luz visible tiene longitudes de onda en el rango de 400 a 700 nanómetros, aproximadamente 5 000 menos que la longitud de onda de las ondas de radio. Las ondas de radio oscilan en frecuencias entre unos cuantos kilohertz (kHz o miles de hertz).

Varias frecuencias de ondas de radio se usan para la televisión y emisiones de radio FM y AM, comunicaciones militares, teléfonos celulares, radioaficionados, redes inalámbricas de computadoras, y otras numerosas aplicaciones de comunicaciones.

Guiados:
